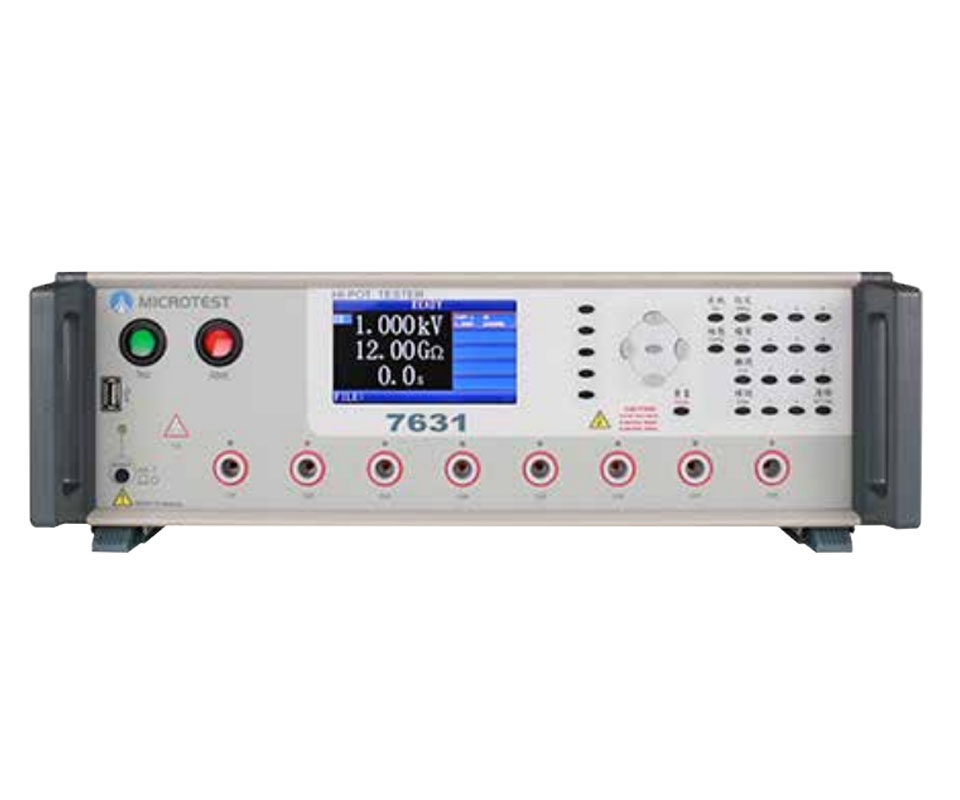

精密耐壓測試儀7631

詳細信息

7631為8通道耐壓測試儀，AC 高壓5000V，DC 高壓6000V，絕緣阻抗1.2G?。內部記憶體可存30組測試檔案，每組檔案支援16組測試步驟，在量測技術上使用高端32Bit True-RMS DSP（數位信號處理器），有別于一般量測所使用的ADC（類比數位轉換積分器）。除了32 位元的資料提高相當?shù)木珳?zhǔn)度外，對于交流信號處理的速度也能增快數十倍，不僅精確穩定，對于AC 高壓和漏電流測試時間更是極大的提升。7631耐壓測試儀有高效率PWM 放大器，隔絕外部電壓變動影響，輸出穩定的高電壓，即使在電壓變動大的地區，也可以實現「安全」、「可靠」的量測。

USB Host 可儲存檔案及更新韌體。連接USB Device/RS-232傳送指令至電腦。另外待測物測試不良時，可加裝不良的通道警示燈，透過Remote Port輸出信號判斷。可搭配7506/7516(8/16通道)多通道擴充掃描箱，耐高壓測試儀為驗證產品的品質和電氣安全特性的一種測試。一般適用于進料檢驗，制程控制，生產線，或研發等檢測部門。對于多通道的使用需求在于產業的自動化測試。運用多通道擴充盒搭配安規高壓測試儀，來達到自動化測試，提升產品測試效率與品質控制。
目前應用多通道盒的產業有變壓器制造、電線制造、PCB業則有鋁基板制造、汽車控制板制造等。

特色：
· 8 通道測試
· 提供 AC 耐壓 5000V、DC 耐壓 6000V、絕緣阻抗 1.2G?
· 電弧偵測功能檢測線圈是否有細微的放電現象
· 可設定爬升時間 (0.1s-10s)
· True RMS 量測線路
· USB Host 可儲存設定檔案及韌體的更新
· 支援 Remote 遠端控制信號

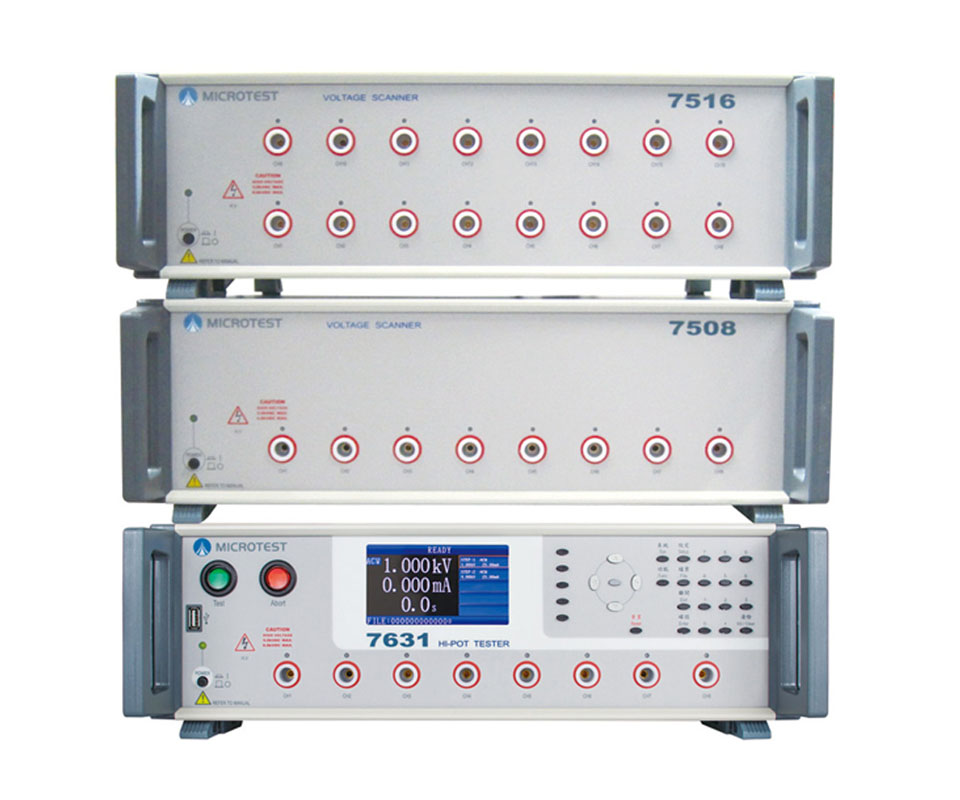

· 可外接 7508/7516(8/16) 通道擴充掃描盒，滿足車用線或 PCB

量測數據


項目	量測范圍	解析度	精準度
AC 輸出電壓	10V ~ 5000V	1	±(3% of setting+5V)
AC 輸出頻率	50 / 60Hz
AC 上限漏電流	0.001 ~ 31mA	0.001	±3%
AC 下限漏電流	0 .000~ 30.99mA	0.001	±3%
AC 測試時間 (上升時間)	0.1 ~ 999s (0.1 ~ 10s)	0.1
AC 電弧偵測	偵測檔位從0 ~ 20 (1為最靈敏)
DC 輸出電壓	10V ~ 6000V	1	±(3% of setting+5V)
DC 上限漏電流	0.001 ~ 11mA	0.001	±3%
DC 下限漏電流	0.000 ~ 10.99mA	0.001	±3%
DC 測試時間 (上升時間)	0.1 ~ 999s (0.1 ~ 10s)	0.1
DC 電弧偵測	0 ~ 10 (1為最靈敏)
IR 輸出電壓	10 ~ 1000Vdc	1	±(3% of setting+5V)
IR 上限范圍	1 ~ 12000MΩ	1	100 ~ 500V, 1 ~ 1000MΩ(±5%) 500 ~ 1000V, 2 ~ 12000MΩ(±5%)
IR 下限范圍	0 ~ 11999MΩ	1	100 ~ 500V, 1 ~ 1000MΩ(±5%) 500 ~ 1000V, 2 ~ 12000MΩ(±5%)
IR 測試時間 (上升時間)	0.1 ~ 999s (0.01 ~ 10s)	0.1

規格


Remote 輸入信號	Test, Abort
Remote 輸出信號	Pass, Fail, HV output, Testing
安全開關	進行測試時需要將此端口進行短路，機臺才能輸出測試電壓
內建儲存	30組測試檔案
USB Host 儲存	儲存設定檔案及韌體的更新，存檔組數取決于USB容量大小
多步測試	每個檔案最多支援16個步驟

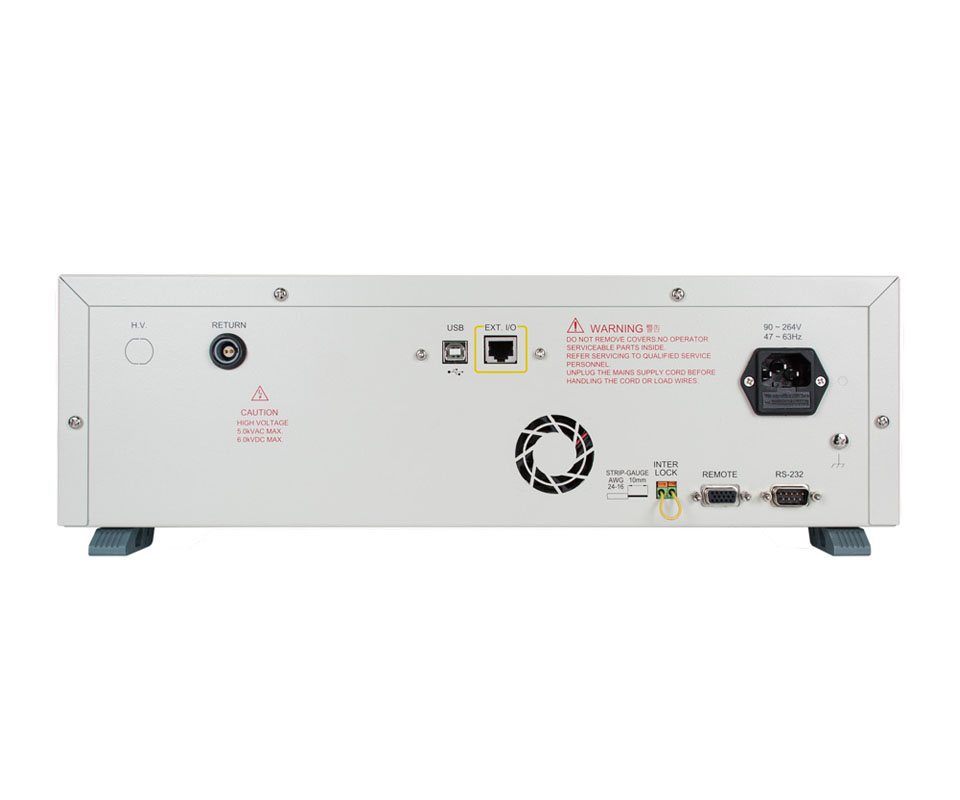

介面	RS-232, Remote, USB Host/Device, EXT. I/O
電源需求	電壓 90Vac-264Vac
電源需求	頻率 50/60Hz ±5%
液晶螢?zāi)?/td>	4.3吋TFT, 彩色顯示(480*272)
操作環境	溫度:5℃-40℃, 濕度:0-80%RH
外觀尺寸(WHD)	435x145x500 mm
重量	15Kg
